凱迪正大電纜故障檢測儀和變頻互感器測試儀試驗過程
作者：王志龍來源：武漢凱迪正大電氣有限公司日期：2019-01-10 13:50:00閱讀：
凱迪正大電纜故障檢測儀和變頻互感器測試儀試驗過程

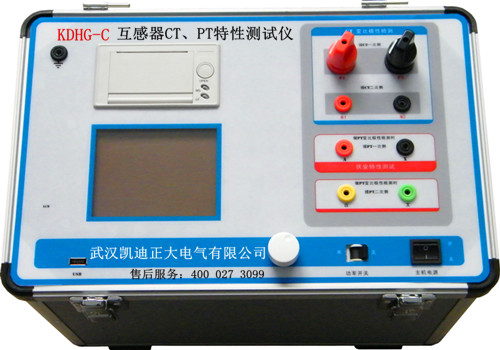

KDHG系列變頻式互感器特性綜合測試儀是一種專門為測試互感器：PT、CT（保護類、計量類）、伏安特性（勵磁特性）曲線、自動給出拐點值、自動給出5%和10%的誤差曲線、變比測量、比差測量、相位（角差）測量、極性判斷、一次通流測試、交流耐壓測試、二次負荷測試、二次繞組測試、鐵心退磁等設計的多功能現場試驗儀器。
實驗時僅需設定測試電壓/電流值，不需要設置步長、分段點等參數，設備便能夠自動升壓/升流，并將互感器的伏安特性曲線或變比、極性等實驗結果快速顯示出來，支持?jǐn)?shù)據保存和現場打印，不但省去手動調壓、人工記錄、描曲線等繁瑣勞動，還能通過USB接口將測試數據上傳到電腦進行編輯保存或打印。操作簡單方便，提高工作效率，是一種性?xún)r(jià)比較高的高科技產品。
凱迪正大變頻互感器測試儀和電纜故障測試儀：
先用變頻互感器測試CT互感器變比、極性、勵磁、直流電阻，然后找了一根80米35kV電纜新電纜并人為制造故障點進行電纜故障試驗。
CT互感器變比、極性、勵磁、直流電阻試驗：
第一步： CT互感器所在開關柜須停電，CT互感器需與電力系統幾乎脫離。
第二步：按照儀器標明的接線圖接好設備與試品的連接線。
第三步：接上電源，開機并設置好參數后，開始試驗。
第四步：得出試驗結果，與出廠值和以前測值進行比較，是否有異常數據，如有，則分析造成異常數據的原因后再次進行試驗。在現場進行設備演示時，第一、二次發現變比測試異常，后來發現CT二次沒有與監測設備脫離，導致測試異常。排除問題后，試驗設備大多數測試結果正常。

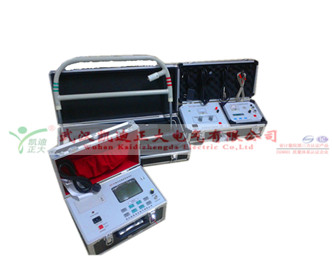

凱迪正大KD-21系列電纜故障試驗，整個電纜故障試驗的流程如下。
在試品人為制造故障點，進行電纜故障測試，由于制造的故障點，不具備電纜故障粗測判斷條件。原因是：
1、故障點與終端太近，只相隔2米。
2、故障點絕緣太好，用八次脈沖法測時，高壓脈沖無法擊穿。
所以測出的波形不斷與開路波形極性一致且波形幾乎重疊在一起。最后定點時，加大沖擊高壓輸出，故障點還是擊穿放電了，很響亮的聲音，隔老遠都聽得見，試驗最后還是都圓滿完成
測試故障安全、迅速、準確。儀器采用低壓脈沖法和高壓閃絡法探測，可測試電纜的各種故障，尤其對電纜的閃絡及高阻故障可無需燒穿而直接測試。如配備聲測法定點儀，可準確測定故障的精確位置。
