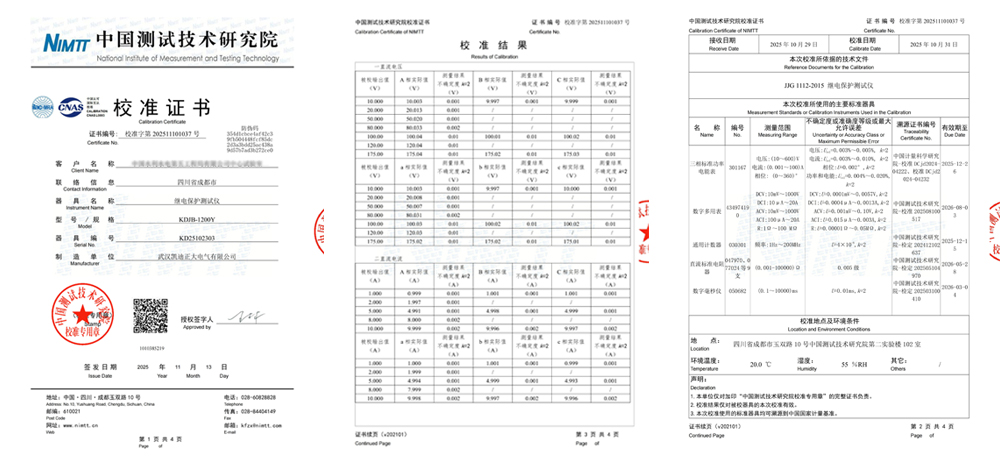

在電力系統安全穩定運行中，繼電保護裝置扮演著“安全衛士”的角色，而其性能的可靠性則直接依賴于精準的測試與校驗。近日，武漢凱迪正大電氣有限公司成功向中國水利水電某工程局試驗室交付了KDJB-1200Y 繼電保護測試儀（出廠編號：KD25102303）。為確保儀器量值的準確可靠，該設備已送至國家權威計量機構——中國測試技術研究院（NIMTT） 進行了全面、嚴格的校準，并順利獲得校準證書（證書編號：校準字第202511101037號）。這標志著該儀器在電氣輸出、時間測量等關鍵性能指標上均符合國家計量規范要求。

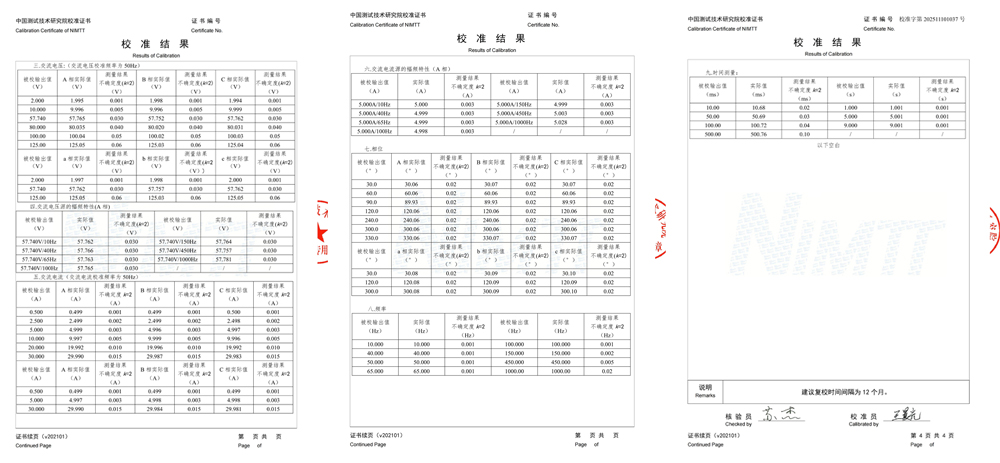

  校準內容全面覆蓋了繼電保護測試儀的所有核心功能，具體結果彰顯了儀器的高精度與穩定性：

  直流電壓與電流輸出精度：在校準點，如直流電壓100.00V輸出時，A相實際值為100.04V；直流電流10.000A輸出時，A相實際值為9.999A。所有校準點的實測值與設定值之間的偏差小，測量不確定度均處于低水平（如直流電壓k=2時不確定度低至0.01V），滿足0.1級（電壓）和0.2級（電流）的高精度標準，為保護裝置的靜態特性測試提供了可靠激勵源。

  交流電壓與電流輸出精度及幅頻特性：在工頻50Hz下，交流電壓和交流電流在各校準點（如57.740V、30.000A）均表現出較優準確性。特別是在幅頻特性測試中，在10Hz至1000Hz的寬頻率范圍內，輸出電壓和電流的實際值變化微乎其微（如57.740V/1000Hz時實際值為57.781V），證明了儀器在諧波測試、頻率繼電器校驗等應用中的性能。

  相位與頻率精度：相位輸出在30°至330°的全范圍角度內，實際值與設定值偏差均小于0.1°，不確定度僅為0.02°（k=2）。頻率輸出從10.000Hz到1000.00Hz，實際值與設定值高度一致，不確定度低。這對于測試功率方向繼電器、同步繼電器等對相位和頻率敏感的裝置至關重要。

  時間測量準確性：時間測量功能覆蓋了0.1ms至9s的寬廣范圍。盡管在毫秒級短時間測量中存在微小的系統偏差（如設定10.00ms，實際10.68ms），但其測量結果的一致性和不確定度（k=2下為0.02ms至0.10ms）滿足保護裝置動作時間、返回時間等動態特性的精確測量需求。

  綜上所述，本次校準不僅驗證了KDJB-1200Y各項功能指標符合其技術說明書的要求，更以詳實的數據證明了其輸出的一致性和可靠性，為其在執行嚴謹?shù)睦^電保護校驗任務中提供了數據支撐。

  KDJB-1200Y是武漢凱迪正大推出的一款高端繼電保護測試儀，集成了多項技術創新與人性化設計，旨在滿足現代復雜電力系統對保護裝置測試需求。

  核心用途方面，該儀器是電力系統調試、驗收、定期檢驗及事故分析中不可或缺的工具。它能夠廣泛應用于發電廠、變電站、輸配電線路以及水利水電、鐵路、石化等工業領域，對各類微機型繼電保護裝置（如線路保護、變壓器保護、母線保護、發電機保護、備自投裝置、快切裝置等）進行性能測試。其主要測試功能包括但不限于：

  常規測試：交流試驗、直流試驗、諧波試驗、狀態序列測試，用于校驗電流、電壓保護的啟動值、返回值、動作時間等。

  專項測試：差動保護測試（比例制動、諧波制動）、距離保護測試、零序保護測試、整組試驗（模擬真實故障過程）、功率方向測試、同期試驗、頻率及高低周保護測試等。

  高級分析：具備波形回放功能，可導入COMTRADE格式故障錄波數據，重現現場故障情景，用于事故反演和保護裝置行為分析。

  自動特性掃描：支持阻抗特性、反時限特性、差動特性等復雜特性的自動掃描與繪制，極大提高了測試效率。


產品特點方面，KDJB-1200Y展現了其技術優勢：

  高保真線性功放：采用模塊化線性功率放大器而非開關功放，輸出波形純凈、失真度小，全程平滑精度優良，避免了高、中頻干擾，確保測試信號的準確性。

  靈活強大的輸出能力：提供多組電壓和電流通道（最多可達9相電壓、9相電流），可自由組合，既能滿足傳統測試，也輕松應對差動、備自投等復雜試驗接線。交流電流每相最大輸出30A，功率達450VA；交流電壓每相最大輸出120V。

  一體化智能設計：內置工業控制計算機和10.1英寸真彩液晶顯示屏，無需外接PC即可獨立操作。界面友好，軟件功能強大，集成了二十余種測試模塊，操作流程清晰。

  豐富的接口與連接方式：前面板集成多個USB接口、雙RJ45網口、GPS天線接口，并內置WiFi模塊，支持有線、無線多種方式連接PC進行遠程控制，提升了現場測試的便捷性。

  精準的時間測量與開入開出：時間測量范圍寬（0.1ms ~ 9999s），精度高（≤0.1ms）。提供10對自適應開關量輸入和8對開關量輸出（含4對快速開出），能夠精確記錄保護動作行為。
