隨著電力系統對計量精度要求的不斷提高，電能計量裝置的綜合誤差分析成為保障公平計費和系統經濟運行的重要環節。KDYF二次壓降及負荷測試儀作為一款專業的現場測試設備，廣泛應用于變電站、發電廠等電力計量場合，用于檢測電壓互感器二次回路壓降及互感器實際二次負荷，為評估和改善計量精度提供可靠依據。

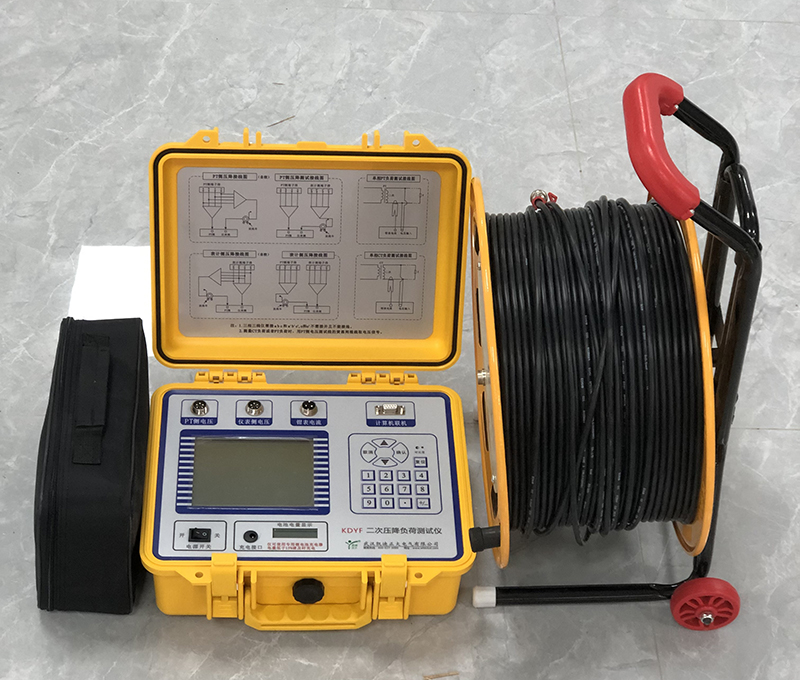

KDYF二次壓降及負荷測試儀是一款集成化、智能化的現場測試儀器，主要用于測量電壓互感器二次回路的壓降值，以及電流互感器、電壓互感器的實際二次負荷。該儀器融合了現代數字信號處理技術與高精度測量技術，具備操作簡便、功能全面、安全可靠等特點。
1. 全自動測量：支持三相三線、三相四線及單相系統的自動測試，用戶只需接線并設置參數，儀器即可自動完成測量與計算。
2. 高精度與寬量程：采用DSP技術和高精度ADC，實現比差0.001%、角差0.01'的高分辨率測量，負荷測量范圍覆蓋0.1Ω–50.0Ω（CT）和0.1mS–50.0mS（PT）。
3. 安全設計：采用大容量鋰電池供電，完全隔離測試回路與電網，避免因儀器接入引起保護誤動，保障系統與人員安全。
4. 非侵入式測量：配備鉗形電流互感器，可在不停電狀態下采集CT二次電流，實現真正的在線測試。
5. 智能化操作：大屏幕中文菜單引導操作，具備數據存儲、查閱和通信功能，可存儲多達480組測試數據，并支持RS-232接口進行數據導出。
6. 輕便耐用：采用工程塑料機箱，重量輕、結構堅固，適合現場攜帶與使用。
測試方法詳解 1. 二次壓降測試測試步驟：
使用四芯屏蔽電纜連接PT二次端子與儀表側端子，確保絕緣良好。
若為三相三線系統，僅使用三芯，空余芯線不得短接。
進入主菜單選擇“壓降自校”，按現場實際接線方式（PT側或儀表側）進行自校。
自校目的是消除測試電纜、現場干擾等因素引入的系統誤差。
完成自校后保存數據，儀器將在后續測試中自動扣除該誤差。
返回主菜單選擇“PT壓降”，設置測試方式（PT側/儀表側）、自校狀態、系統類型（三相四線/三線）及相關參數。
啟動測試，儀器自動完成各相電壓的比差、角差測量。
測試結束后，屏幕顯示：
比差與角差
壓降相對值
電能計量合成誤差
數據可保存或重新測試。
2. CT二次負荷測試測試步驟：
將鉗形電流表卡在CT二次回路上，注意電流方向（鉗表標注“P”面朝向負荷側）。
電壓測試線接入CT二次端子。
開機進入主菜單，選擇“CT負荷”。
輸入當前二次電流值、負荷類型等參數。
啟動測量，儀器自動計算并顯示：
二次電流
電阻分量與電抗分量
功率因數
負荷電壓、阻抗、視在功率及相位角
長按“2”鍵可保存數據。
3. PT二次負荷測試測試步驟：
將電壓測試線直接接入PT二次輸出端子。
鉗形電流表卡在電壓回路中（如需電流信號）。
在主菜單中選擇“PT負荷”，輸入二次電壓等參數。
開始測量后，儀器顯示：
二次電壓
電導與電納
相位角
負荷電流、導納、視在功率
支持?jǐn)?shù)據存儲與查閱。
